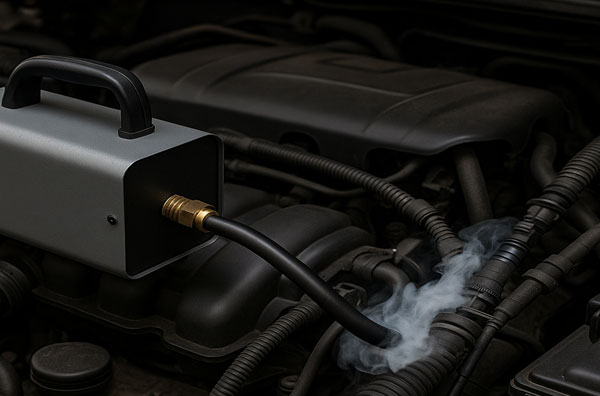

Подсос воздуха: как найти дым-тестером

Что такое утечка вакуума и почему она возникает

Вакуум во впускной системе — это разрежение, создаваемое движением поршней и работой дроссельной заслонки. Оно необходимо для корректной работы десятков контуров: усилителя тормозов, системы PCV, адсорбера EVAP, регулировки геометрии впуска, актуаторов, турбинного отвода и других узлов. Утечка возникает, когда воздух проникает в обход штатных каналов: через микротрещины в шлангах, рассохшиеся уплотнители, негерметичные прокладки коллектора, треснутые пластиковые тройники, негерметичные вакуумные «груши» или клапаны. В синхронной системе управления даже небольшая «дыра» изменяет соотношение воздух/топливо и провоцирует ошибки по датчикам кислорода, расходомеру или давлению в коллекторе.

Характерные симптомы утечки вакуума

Обеденная смесь порождает ряд проявлений. На холостом ходу двигатель «шатается», появляются стуки, обороты плывут вверх-вниз. При добавлении газа можно увидеть провалы, машина реагирует с задержкой. Растет расход горючего, а выхлоп может приобретать резкий запах. На приборной панели возникают коды бедной смеси, пропусков зажигания, ошибки по EVAP или по датчикам давления. В турбодвигателях утечка на пути воздуха после турбины часто проявляется шипением, недобором давления наддува и «чек-инженом» под нагрузкой. Отдельно стоит упомянуть тормозной усилитель: трещина в вакуумном шланге приводит к тугой педали и утечке воздуха непосредственно во впуск.

Почему именно дым-тестер дает лучший результат

Есть несколько способов поиска утечек. Опрыскивание подозрительных мест карбклинером или очистителем дросселя может кратковременно обогащать смесь и воздействовать на обороты, но это не всегда безопасно и не работает с мелкими трещинами. Прослушивание шипения в шумном моторном отсеке тоже ненадежно. Зато дымогенератор заполняет впускную систему мягким дымом под низким давлением. Все неплотности становятся видимыми: полосы дыма выходят наружу там, где есть микропроток. Метод безопасен для датчиков, позволяет охватить сразу много контуров и находит даже микротрещины, которые не «издает» ни шум, ни реагент.

Как работает дымогенератор

Профессиональный дым-тестер имеет емкость со специальной жидкостью (чаще всего на базе минерального масла или глицерина), нагревательный элемент и регулятор давления. Компрессор подает в аппарат воздух, подхватывающий дым и с низким избыточным давлением (обычно до 0,2-0,5 бар) нагнетается в проверяемый контур. На выходе установлен фиксированный дроссель или манометр с клапаном, что не позволяет создать вредное для датчиков и заслонок давление. Дым имеет мелкодисперсную структуру и четко видимый след, поэтому даже капиллярные истоки быстро проявляются у хомутов, скважин в прокладках, трещин и соединений.

Подготовка к дым-тесту: безопасность и инструмент

Автомобиль ставят на ровную поверхность, выключают двигатель и дают ему остыть. Нужны перчатки, очки, фонарик, набор заглушек разных диаметров, изоляционная или термостойкая лента для временного перекрытия открытых патрубков. Следует иметь схему вакуумных линий именно вашей модели: это поможет понять, что перекрывать, а куда подавать дым. Если автомобиль оборудован турбиной, проверку впуска производят в двух сценариях: до турбины (воздушный тракт и корпус фильтра) и после турбины (интеркуллер, патрубки, дроссель, коллектор). Для системы EVAP желательно воспользоваться сервисным портом или линией к адсорберу, чтобы не повредить клапаны.

Шаг за шагом: дым-тест впускной системы

Сначала локализуйте точку подключения. Удобнее всего – снять гофру перед дроссельной заслонкой и поставить на ее место резиновый адаптер дым-тестера, плотно герметизирующий вход. Закройте сапуны, отсоединенные шланги PCV и другие открытые порты временными заглушками. Установите на дымогенераторе минимальное давление, откройте подачу дыма, дайте системе заполниться 30–60 секунд. Теперь медленно осмотрите все зоны стыков: корпус дросселя, оси заслонки, прокладку впускного коллектора, нижние стыки коллектора с головкой, вакуумные тройники, шланг к усилителю тормозов, соединение с клапаном PCV, патрубки к адсорберу, все заглушенные технологические порты. В турбомоторах обязательно пройтись по интеркулеру: дым будет выходить из микротрещин в пластинах или из мест, где ослаб хомут.

Для лучшей визуализации можно слегка проветривать моторный отсек чтобы накапливающийся дым не маскировал локальную струю из дефектного участка. Фонариком подсвечивайте под разными углами — так легче увидеть тонкую «нить» дыма, пробивающуюся из трещины или неплотного стыка.

Дым-тест системы EVAP

Истоки в испарении топлива (EVAP) часто провоцируют ошибки по системе адсорбера и «чек» без явных проблем в поведении двигателя. Для теста найдите сервисный порт EVAP (на некоторых авто он закрыт зеленой крышкой) или подключитесь к адсорберу. Перекройте линию к баку по инструкции изготовителя или сканером (некоторые модели позволяют электронно закрыть клапаны), чтобы дым не шел в бак. Заполняйте контур дымом, осматривайте шланги, клапан продувки, соединение у коллектора. Любой выход дыма указывает на устраненную негерметичность — иначе система не пройдет мониторинг самой диагностики.

Типовые места утечек, на которые следует обратить внимание

Резиновые вакуумные шланги, дубящие с возрастом, — классика. Рассохшие кончики под хомутами, микротрещины в сгибах, треснутые пластиковые тройники – все это открывает путь для воздуха. Прокладки впускного коллектора теряют упругость от температурных циклов. Патрубки после турбины иногда «подрезаны» или имеют изломы, из-за чего хомут не прижимает равномерно. Узел PCV с трещиной в клапанной крышке или залипшим клапаном также становится источником утечки. На дроссельной заслонке иногда подсекает по оси. У усилителя тормозов – треснутый шланг или трещины в обратном клапане. Все это хорошо видно во время дым-теста.

Интерпретация результатов и приоритеты ремонта

Если дым получается стремительным потоком — утечка значительна и требует немедленного ремонта. Тонкая нить дыма указывает на микротрещину, которая уже влияет на смесь в режимах холостого хода; ее также нужно устранить, иначе износ и колебания оборотов будут прогрессировать. После локализации утечек спланируйте восстановление: замена шланга или патрубка, прокладки коллектора, уплотнителей, клапана PCV, вакуумного одностороннего клапана, подтягивание или замена хомутов. В турбосистеме проверьте все патрубки и интеркулер — часто достаточно качественного хомута с зубчатой ​​лентой или T-bolt, а иногда нужен новый элемент.

Советы по профилактике

Раз на 30–40 тысяч километров визуально осматривайте вакуумные линии и патрубки впуска. При ТО меняйте старые резиновые шланги на термостойкие, стойкие к смазочным маслам и парам горючего. Не затягивайте хомуты «к отказу» — это перерезает патрубок и создает путь для будущей трещины. Следите за состоянием систем PCV и EVAP: исправные клапаны уменьшают количество масляного тумана во впуске, а следовательно, дольше сохраняют уплотнительную эластичность. В турбодвигателях регулярно проверяйте интеркуллер и его стыки после зимы: перепады температур и реагенты ускоряют коррозию и появление микропор.

Распространенные ошибки при дым-тесте

Чрезмерное давление — самая опасная ошибка. Он способен повредить датчики давления, мембраны клапанов и тонкие шланги. Всегда ограничивайте давление до значений, которые советует изготовитель дым-тестера, обычно ниже 0,5 бар. Вторая ошибка – тест «на горячем» моторе: тепловые потоки смешивают дым и маскируют локальную струю. Третье – забытые открытые порты: дым «выгоняет» наружу именно там, и вы получите ложное впечатление о массовой утечке. Наконец, не путайте легкую пропитку дыма из технологических сапунов или вентиляционных отверстий с реальной утечкой — проверяйте по схеме, что именно должно быть закрыто на время теста.

Можно ли сделать дым-тестер самостоятельно

В домашних условиях народные мастера собирают простые дымогенераторы из металлических банок, хлопчатобумажных фитилей и насоса. Но риск перегрева, неконтролируемого давления и появления копоти высок. Если нет опыта, лучше пользоваться услугами СТО с профессиональным оборудованием. Стоимость диагностики обычно окупается уже тем, что вы не меняете наугад датчики и форсунки, а точечно устраняете истинную причину неисправности.

Что делать после ремонта

После замены шлангов или уплотнителей повторите дым-тест, чтобы убедиться, что система герметична. Далее выполните адаптацию холостого хода или дроссельной заслонки (если это предусмотрено для вашей модели), сбросьте ошибки и дайте ЭБУ пройти цикл обучения. В течение нескольких поездок контролируйте поведение двигателя: стабильные обороты, отсутствие провалов, нормальная тяга. Расход горючего должен вернуться к прежним значениям, а чек не должен появляться снова. Если ошибка по бедной смеси осталась, проверьте также утечки в выпуске перед датчиком кислорода, подсос воздуха через крышку топливного насоса и состояние МАF/МАР-датчиков.

Выводы

Утечка вакуума — одна из самых коварных причин нестабильной работы двигателя. Он не всегда шумит, но оказывает влияние почти на все подсистемы управления смесью. Дым-тестер позволяет увидеть проблему буквально своими глазами: дым получится там, где воздух не должен проходить. Правильно выполненный тест с соблюдением давления, герметизацией портов и последовательным осмотром всех зон стыков дает быстрый и точный результат. Локализовав утечку, вы возвращаете двигателю стабильные холостые, нормальный расход топлива и мощность, а также продолжаете ресурс турбины, катализатора, клапанов и прокладок. Профилактика проста: свежие шланги, исправные клапаны, качественные хомуты и периодическая проверка — и ваш мотор отблагодарит надежность в любых условиях.
