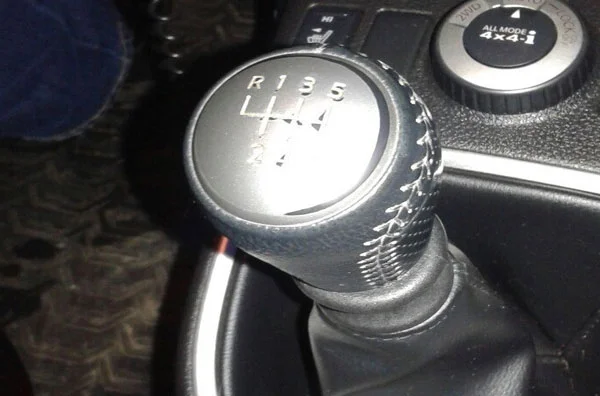

Тросы КПП: настройка и ресурс

Для чего нужны тросы переключения передач

Во многих современных автомобилях рычаг переключения передач не имеет прямого механического соединения с коробкой с помощью жёстких тяг. Вместо этого используется тросовый привод.

Обычно система состоит из двух тросов. Один отвечает за выбор нужного ряда передач, а второй — непосредственно за включение выбранной передачи.

Такая конструкция имеет несколько преимуществ:

— меньше вибраций передаётся на рычаг;
— механизм можно удобно проложить в моторном отсеке;
— уменьшается зависимость работы привода от перемещений двигателя и коробки на опорах;
— переключение становится более комфортным.

Тросовый механизм используется не только на механических коробках передач. Подобные решения можно встретить на некоторых автоматических и роботизированных трансмиссиях, хотя принцип управления там может отличаться.

Как устроен трос переключения передач

Внутри внешней оболочки находится подвижный стальной трос. Оболочка закреплена в определённых точках, а внутренняя часть передаёт движение от рычага к механизму коробки передач.

На концах устанавливаются наконечники, втулки, шарниры и фиксаторы. Именно эти небольшие детали нередко становятся причиной появления чрезмерного люфта.

Система рассчитана на десятки тысяч циклов переключения, однако её ресурс зависит от конструкции конкретного автомобиля и условий эксплуатации.

Какие признаки указывают на проблемы с тросами

Неисправность тросового привода может проявляться по-разному.

Наиболее распространённые симптомы:

— увеличился люфт рычага переключения передач;
— передачи начали включаться нечётко;
— трудно включить первую или заднюю передачу;
— рычаг сместился относительно своего привычного положения;
— для выбора передачи приходится прикладывать больше усилия;
— отдельная передача вообще перестала включаться;
— рычаг перемещается, но коробка не реагирует.

Последний симптом может возникнуть при обрыве троса, разрушении наконечника или отсоединении крепления.

Почему передачи начинают включаться нечётко

В процессе эксплуатации в приводе постепенно накапливаются люфты. Изнашиваются пластиковые втулки, шарниры и наконечники, а сам трос может растягиваться или начать перемещаться внутри оболочки с повышенным сопротивлением.

В результате движение рычага уже не полностью соответствует перемещению механизма на коробке.

Например, водитель перемещает рычаг в положение первой передачи, но механизм выбора передачи не доходит до необходимого положения. Сначала это может проявляться лишь периодически, но со временем проблема обычно усиливается.

Когда требуется регулировка тросов

На многих автомобилях конструкция предусматривает процедуру регулировки или базовой настройки тросового механизма.

Она может потребоваться:

— после замены тросов;
— после демонтажа коробки передач;
— после ремонта механизма переключения;
— после замены отдельных деталей привода;
— если положение рычага перестало соответствовать положению механизма коробки.

Процедура зависит от конкретной модели автомобиля. Во многих случаях рычаг и механизм на коробке фиксируются в заданном положении, после чего устанавливается правильное положение тросов.

Можно ли «подтянуть» изношенный трос

Не всегда. Регулировка способна исправить неправильное положение механизма, но она не восстанавливает изношенные детали.

Если проблема вызвана разбитой втулкой, повреждённым наконечником, коррозией или внутренним разрушением троса, настройка даст лишь временный эффект или не поможет вообще.

Поэтому перед регулировкой необходимо проверить механическое состояние всего привода.

Почему рычаг может стать тугим

Если передачи начали включаться с повышенным усилием, причина необязательно находится внутри коробки передач.

Тугой ход может возникнуть из-за:

— коррозии троса;
— повреждения внешней оболочки;
— попадания грязи или влаги;
— заклинивания шарниров;
— деформации троса после ремонта или ДТП;
— неправильной прокладки троса.

Если внутренний трос начинает заедать в оболочке, усилие на рычаге постепенно увеличивается.

Как отличить проблему тросов от неисправности сцепления

Симптомы частично могут быть похожими. Например, первая и задняя передачи могут плохо включаться как из-за неправильной регулировки тросов, так и из-за неполного выключения сцепления.

Один из важных диагностических признаков — поведение коробки при выключенном двигателе. Если при заглушенном моторе передачи включаются легко, а при работающем — с трудом, необходимо проверить работу сцепления и его привода.

Если же проблема одинаково проявляется и при работающем, и при выключенном двигателе, стоит обратить внимание на механизм переключения, тросы и саму коробку. Это лишь ориентир для диагностики, а не универсальный способ точно определить неисправность.

Как отличить неисправность троса от проблемы коробки передач

Затруднённое включение передач может быть связано с синхронизаторами, вилками переключения или другими внутренними деталями КПП. Поэтому заменять тросы только на основании внешних симптомов неправильно.

Во время диагностики проверяют:

— люфт рычага;
— состояние наконечников и втулок;
— крепления оболочек тросов;
— плавность движения каждого троса;
— работу механизма непосредственно на коробке передач.

В некоторых случаях отсоединение тросов от коробки позволяет быстро понять, где именно возникает повышенное сопротивление — в приводе или внутри КПП.

Нужно ли смазывать тросы

Это зависит от их конструкции. Многие современные тросы имеют закрытую оболочку и внутреннее покрытие с низким коэффициентом трения. Они не предусматривают периодической смазки.

Попытка залить внутрь случайную смазку может не помочь, а в отдельных конструкциях даже повредить материалы или способствовать накоплению загрязнений.

Поэтому обслуживать тросовый механизм необходимо в соответствии с рекомендациями производителя конкретного автомобиля.

Сколько служат тросы переключения передач

Фиксированного ресурса для всех автомобилей не существует. На одной машине тросы могут без проблем работать более 200 тысяч километров, а на другой потребуют ремонта значительно раньше.

На ресурс влияют:

— количество переключений передач;
— условия эксплуатации;
— качество самого узла;
— температура в моторном отсеке;
— попадание воды и дорожных реагентов;
— состояние опор двигателя и коробки передач.

Именно поэтому оценивать состояние тросов только по пробегу неправильно.

Как опоры двигателя влияют на переключение передач

Изношенные опоры двигателя или коробки позволяют силовому агрегату чрезмерно перемещаться под нагрузкой.

Из-за этого изменяется взаимное положение коробки и элементов привода. Водитель может ощущать рывки рычага, нечёткое переключение или посторонние удары при резком изменении нагрузки.

Поэтому при диагностике проблем с переключением стоит проверять не только тросы, но и опоры силового агрегата.

Почему опасно прикладывать чрезмерное усилие к рычагу

Если передача перестала нормально включаться, попытка постоянно «дожимать» рычаг силой не решает проблему.

Чрезмерная нагрузка может ускорить износ:

— наконечников тросов;
— пластиковых втулок;
— механизма кулисы;
— вилок и синхронизаторов коробки передач.

Если характер переключения заметно изменился, лучше найти причину неисправности, а не компенсировать её дополнительным усилием.

Когда трос необходимо менять

Замена необходима, если обнаружены:

— обрыв внутреннего троса;
— повреждение оболочки;
— сильная коррозия;
— заклинивание;
— значительный нерегулируемый люфт;
— повреждение неразборного наконечника.

В зависимости от конструкции автомобиля тросы могут продаваться отдельно или комплектом.

Что проверить после замены

После установки новых тросов необходимо убедиться, что все передачи включаются чётко и без чрезмерного усилия.

Также проверяют:

— правильность регулировки;
— надёжность фиксаторов;
— отсутствие контакта тросов с горячими или движущимися деталями;
— работу задней передачи;
— положение рычага в нейтрали.

После ремонта желательно выполнить контрольную поездку и проверить переключение в разных режимах движения.

Когда стоит обратиться на СТО

Диагностику не стоит откладывать, если рычаг внезапно стал тугим, появился большой люфт, одна или несколько передач перестали нормально включаться либо характер переключения заметно изменился.

Особенно важно проверить автомобиль, если проблема быстро прогрессирует. Сегодня передача может просто включаться с трудом, а после окончательного разрушения наконечника или обрыва троса водитель может вообще потерять возможность управлять коробкой передач.

Вывод

Тросы переключения передач имеют достаточно большой ресурс, но они не вечны. Изношенные втулки, повреждённые наконечники, коррозия, заклинивание или неправильная регулировка могут привести к люфту рычага и проблемам с выбором передач. При этом подобные симптомы не всегда означают неисправность самой коробки передач — иногда достаточно правильно отрегулировать или заменить элементы привода. Поэтому при первых изменениях в работе механизма переключения стоит провести комплексную диагностику. Это поможет точно определить причину, избежать ненужного ремонта КПП и вернуть чёткое и комфортное переключение передач.
