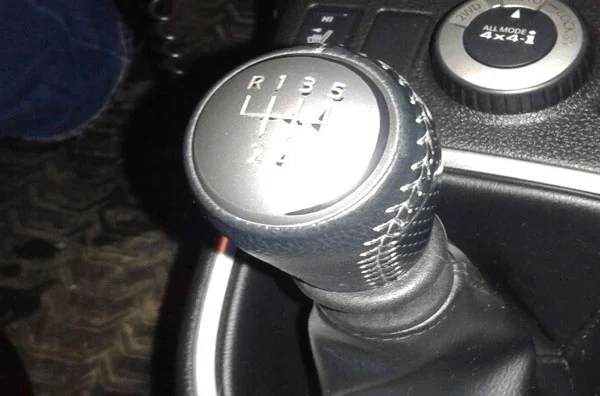

Троси перемикання передач: налаштування і ресурс

Навіщо потрібні троси перемикання передач

У багатьох сучасних автомобілях важіль перемикання передач не має прямого механічного з’єднання з коробкою за допомогою жорстких тяг. Замість цього використовується тросовий привід.

Зазвичай система складається з двох тросів. Один відповідає за вибір потрібного ряду передач, а другий — безпосередньо за ввімкнення вибраної передачі.

Така конструкція має кілька переваг:

— менше вібрацій передається на важіль;
— механізм можна зручно прокласти в моторному відсіку;
— зменшується залежність роботи приводу від переміщень двигуна та коробки на опорах;
— перемикання стає комфортнішим.

Тросовий механізм використовується не лише на механічних коробках передач. Подібні рішення можна зустріти на деяких автоматичних і роботизованих трансмісіях, хоча принцип керування там може відрізнятися.

Як влаштований трос перемикання передач

Усередині зовнішньої оболонки знаходиться рухомий сталевий трос. Оболонка закріплена в певних точках, а внутрішня частина передає рух від важеля до механізму коробки передач.

На кінцях встановлюються наконечники, втулки, шарніри та фіксатори. Саме ці невеликі деталі нерідко стають причиною появи надмірного люфту.

Система розрахована на десятки тисяч циклів перемикання, однак її ресурс залежить від конструкції конкретного автомобіля та умов експлуатації.

Які ознаки вказують на проблеми з тросами

Несправність тросового приводу може проявлятися по-різному.

Найпоширеніші симптоми:

— збільшився люфт важеля перемикання передач;
— передачі почали вмикатися нечітко;
— важко ввімкнути першу або задню передачу;
— важіль змістився від свого звичного положення;
— для вибору передачі потрібно докладати більше зусилля;
— окрема передача взагалі перестала вмикатися;
— важіль рухається, але коробка не реагує.

Останній симптом може виникнути при обриві троса, руйнуванні наконечника або від’єднанні кріплення.

Чому передачі починають вмикатися нечітко

У процесі експлуатації в приводі поступово накопичуються люфти. Зношуються пластикові втулки, шарніри та наконечники, а сам трос може розтягуватися або почати переміщуватися всередині оболонки з підвищеним опором.

У результаті рух важеля вже не повністю відповідає переміщенню механізму на коробці.

Наприклад, водій переміщує важіль у положення першої передачі, але механізм вибору передачі не доходить до необхідного положення. Спочатку це може проявлятися лише періодично, але з часом проблема зазвичай посилюється.

Коли потрібне регулювання тросів

На багатьох автомобілях конструкція передбачає процедуру регулювання або базового налаштування тросового механізму.

Вона може знадобитися:

— після заміни тросів;
— після демонтажу коробки передач;
— після ремонту механізму перемикання;
— після заміни окремих деталей приводу;
— якщо положення важеля перестало відповідати положенню механізму коробки.

Процедура залежить від конкретної моделі автомобіля. У багатьох випадках важіль і механізм на коробці фіксуються в заданому положенні, після чого встановлюється правильне положення тросів.

Чи можна «підтягнути» зношений трос

Не завжди. Регулювання здатне виправити неправильне положення механізму, але воно не відновлює зношені деталі.

Якщо проблема викликана розбитою втулкою, пошкодженим наконечником, корозією або внутрішнім руйнуванням троса, налаштування дасть лише тимчасовий ефект або не допоможе взагалі.

Тому перед регулюванням необхідно перевірити механічний стан усього приводу.

Чому важіль може стати тугим

Якщо передачі почали вмикатися з підвищеним зусиллям, причина не обов’язково знаходиться всередині коробки передач.

Тугий хід може виникнути через:

— корозію троса;
— пошкодження зовнішньої оболонки;
— потрапляння бруду або вологи;
— заклинювання шарнірів;
— деформацію троса після ремонту або ДТП;
— неправильне прокладання троса.

Якщо внутрішній трос починає заїдати в оболонці, зусилля на важелі поступово збільшується.

Як відрізнити проблему тросів від несправності зчеплення

Симптоми частково можуть бути схожими. Наприклад, перша та задня передачі можуть погано вмикатися як через неправильне регулювання тросів, так і через неповне вимикання зчеплення.

Один із важливих діагностичних моментів — поведінка коробки при вимкненому двигуні. Якщо при заглушеному моторі передачі вмикаються легко, а при працюючому — важко, необхідно перевіряти роботу зчеплення та його приводу.

Якщо ж проблема однаково проявляється і при працюючому, і при вимкненому двигуні, варто звернути увагу на механізм перемикання, троси та саму коробку. Це лише орієнтир для діагностики, а не універсальний спосіб точно визначити несправність.

Як відрізнити несправність троса від проблеми коробки передач

Складне ввімкнення передач може бути пов’язане із синхронізаторами, вилками перемикання або іншими внутрішніми деталями КПП. Тому замінювати троси лише за зовнішніми симптомами неправильно.

Під час діагностики перевіряють:

— люфт важеля;
— стан наконечників і втулок;
— кріплення оболонок тросів;
— плавність руху кожного троса;
— роботу механізму безпосередньо на коробці передач.

У деяких випадках від’єднання тросів від коробки дозволяє швидко зрозуміти, де саме виникає підвищений опір — у приводі чи всередині КПП.

Чи потрібно змащувати троси

Це залежить від їхньої конструкції. Багато сучасних тросів мають закриту оболонку та внутрішнє покриття з низьким коефіцієнтом тертя. Вони не передбачають періодичного змащування.

Спроба залити всередину випадкове мастило може не допомогти, а в окремих конструкціях навіть пошкодити матеріали або сприяти накопиченню забруднень.

Тому обслуговувати тросовий механізм потрібно відповідно до рекомендацій виробника конкретного автомобіля.

Скільки служать троси перемикання передач

Фіксованого ресурсу для всіх автомобілів не існує. На одній машині троси можуть без проблем працювати понад 200 тисяч кілометрів, а на іншій потребуватимуть ремонту значно раніше.

На ресурс впливають:

— кількість перемикань передач;
— умови експлуатації;
— якість самого вузла;
— температура в моторному відсіку;
— потрапляння води та дорожніх реагентів;
— стан опор двигуна та коробки передач.

Саме тому оцінювати троси лише за пробігом неправильно.

Як опори двигуна впливають на перемикання передач

Зношені опори двигуна або коробки дозволяють силовому агрегату надмірно переміщуватися під навантаженням.

Через це змінюється взаємне положення коробки та елементів приводу. Водій може відчувати ривки важеля, нечітке перемикання або сторонні удари при різкій зміні навантаження.

Тому при діагностиці проблем із перемиканням варто перевіряти не лише троси, а й опори силового агрегату.

Чому небезпечно прикладати надмірне зусилля до важеля

Якщо передача перестала нормально вмикатися, спроба постійно «дотискати» важіль силою не вирішує проблему.

Надмірне навантаження може прискорити зношення:

— наконечників тросів;
— пластикових втулок;
— механізму куліси;
— вилок і синхронізаторів коробки передач.

Якщо характер перемикання помітно змінився, краще знайти причину несправності, а не компенсувати її додатковим зусиллям.

Коли трос потрібно міняти

Заміна необхідна, якщо виявлено:

— обрив внутрішнього троса;
— пошкодження оболонки;
— сильну корозію;
— заклинювання;
— значний нерегульований люфт;
— пошкодження нерозбірного наконечника.

Залежно від конструкції автомобіля троси можуть продаватися окремо або комплектом.

Що перевірити після заміни

Після встановлення нових тросів необхідно переконатися, що всі передачі вмикаються чітко і без надмірного зусилля.

Також перевіряють:

— правильність регулювання;
— надійність фіксаторів;
— відсутність контакту тросів із гарячими або рухомими деталями;
— роботу задньої передачі;
— положення важеля в нейтралі.

Після ремонту бажано виконати контрольну поїздку та перевірити перемикання в різних режимах руху.

Коли варто звернутися на СТО

Діагностику не варто відкладати, якщо важіль раптово став тугим, з’явився великий люфт, одна або декілька передач перестали нормально вмикатися або характер перемикання помітно змінився.

Особливо важливо перевірити автомобіль, якщо проблема швидко прогресує. Сьогодні передача може просто вмикатися з труднощами, а після остаточного руйнування наконечника або обриву троса водій може взагалі втратити можливість керувати коробкою передач.

Висновок

Троси перемикання передач мають досить великий ресурс, але вони не є вічними. Зношені втулки, пошкоджені наконечники, корозія, заклинювання або неправильне регулювання можуть призвести до люфту важеля та проблем із вибором передач. При цьому подібні симптоми не завжди означають несправність самої коробки передач — іноді достатньо правильно відрегулювати або замінити елементи приводу. Тому при перших змінах у роботі механізму перемикання варто провести комплексну діагностику. Це допоможе точно визначити причину, уникнути непотрібного ремонту КПП і повернути чітке та комфортне перемикання передач.
